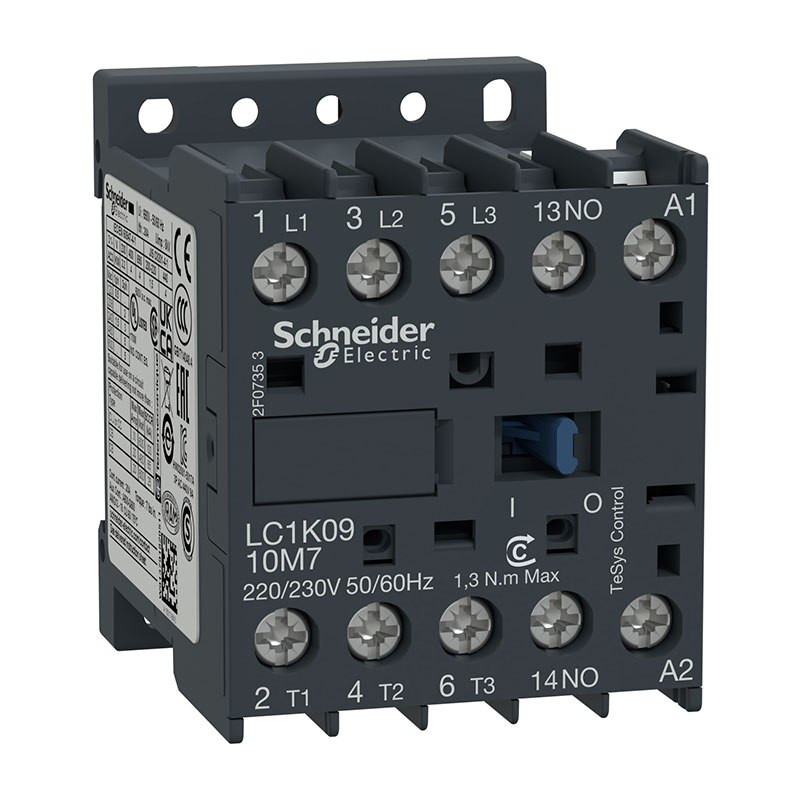

4KV 3 Kutup Kontaktör Tesys AC3 220Vac, 600 devir/saat'e varan çalışma oranları ve 50°C'ye kadar olan ortamlar için standart uygulamalara güvenilirlik ve dayanıklılık sağlar .Çok kompakt (45 mm genişlik), DIN rayına montaj veya vidayla sabitleme Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).
| Ana | |
|---|---|
| Seri | TeSys |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün Adı | TeSys K |
| Cihaz Uygulaması | Kontrol |
| Kontaktör uygulaması | Direnç yükü Motor kontrol |
| Tamamlayıcı | |
|---|---|
| Kullanım kategorisi | AC-4 AC-3 AC-1 AC-3e |
| Kutup tanımı | 3P |
| Power Pole Contact Composition | 3 NA |
| [Ie] nominal çalışma akımı | 20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi 9 A -de <= 440 V AC AC-3 için güç devresi 16 A 70 °C) -de 690 V AC AC-1 için güç devresi 9 A -de <= 440 V AC AC-3e için güç devresi |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Kontrol Devresi Gerilimi | 220...230 V AC 50/60 Hz |
| Motor gücü kW | 2,2 kW -de 220...230 V AC 50/60 Hz AC-3 4 kW -de 380...415 V AC 50/60 Hz AC-3 4 kW -de 440 V AC 50/60 Hz AC-3 4 kW -de 480 V AC 50/60 Hz AC-3 4 kW -de 500...600 V AC 50/60 Hz AC-3 4 kW -de 660...690 V AC 50/60 Hz AC-3 2,2 kW -de 400 V AC 50/60 Hz AC-4 2,2 kW -de 220...230 V AC 50/60 Hz AC-3e 4 kW -de 380...415 V AC 50/60 Hz AC-3e 4 kW -de 440 V AC 50/60 Hz AC-3e 4 kW -de 480 V AC 50/60 Hz AC-3e 4 kW -de 500...600 V AC 50/60 Hz AC-3e 4 kW -de 660...690 V AC 50/60 Hz AC-3e |
|---|---|
| Yardımcı Kontak Düzenleme | 1 NA |
| Aşırı Gerilim Kategorisi | III |
| [Ith] klasik açık hava termik akımı | 20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi |
| Irms nominal kapama kapasitesi | 110 A AC için güç devresi 'e uygunNF C 63-110 110 A AC için güç devresi 'e uygunIEC 60947 110 A AC için sinyalleme devresi 'e uygunIEC 60947 |
| Nominal kesme kapasitesi | 110 A -de 415 V 'e uygunIEC 60947 110 A -de 440 V 'e uygunIEC 60947 80 A -de 500 V 'e uygunIEC 60947 110 A -de 220...230 V 'e uygunIEC 60947 110 A -de 380...400 V 'e uygunIEC 60947 70 A -de 660...690 V 'e uygunIEC 60947 |
| İlgili sigorta değeri | 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660 |
| ortalama empedans | 3 mOhm - Ith 20 A 50 Hz için güç devresi |
| yalıtım direnci | > 10 MOhm için sinyalleme devresi |
| VA cinsinden kalkış gücü | 30 VA 20 °C |
| VA cinsinden tutma güç tüketimi | 4,5 VA 20 °C) |
| ısı dağılımı | 1,3 W |
| kontrol devresi gerilim limitleri | Çalışma: 0,85...1,1 Uc 50 °C) Düşme: 0,2...0,75 Uc 50 °C) |
| Maximum operating rate | 3600 cyc/h |
| yardımcı kontak tipi | Tip anlık 1 NA |
| sinyalleme devre frekansı | <= 400 Hz |
| minimum anahtarlama akımı | 5 mA için sinyalleme devresi |
| minimum anahtarlama gerilimi | 17 V için sinyalleme devresi |
| çalışma süresi | 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama |
| Isı dağılımı | 2…3 W için kontrol devresi |
| Çalışma süresi | 12...22 msn kapanışta 4...19 msn açılışta |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| çakışmama mesafesi | 0,5 mm |
| mekanik dayanıklılık | Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Ortam | |
|---|---|
| Standartlar | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Ürün sertifikaları | CB Scheme CCC UL CSA EAC CE UKCA |
| Koruyucu bakım | TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 |
| Çalışma yüksekliği | 2000 m olmadan |
| Alev Geciktirici | V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 |
| Paketleme Üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 6,000 cm |
| Package 1 Length | 6,500 cm |
| Package 1 Weight | 178,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 50 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,149 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 800 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 154,4384 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
