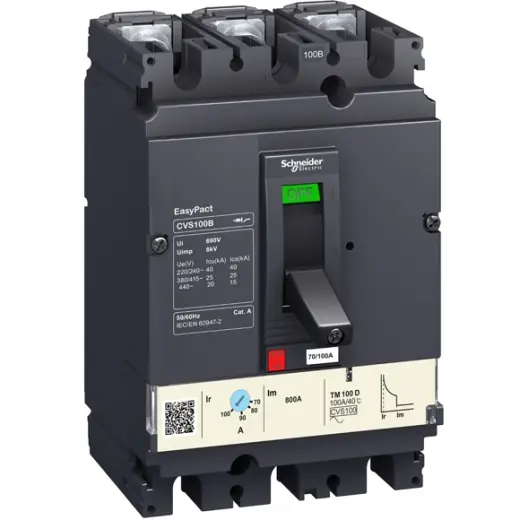

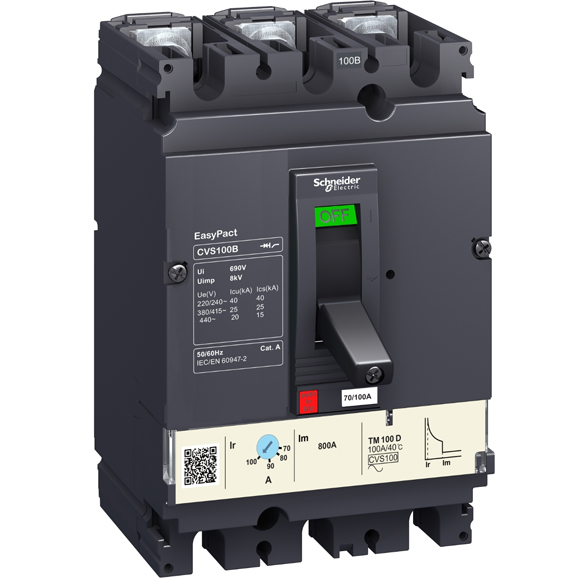

3X100A 25KA Termik Manyetik Şalter

Ürün Kodu: LV510307

İndirimli

2.798,⁴⁰

2.658,⁴⁸ (KDV Dahil)

Sepete Ekle

Ayrıca Satın Alabileceğiniz Yerler

Toptan alımlar için fiyat teklifi alın!

Teklif iste

Termik Manyetik Şalter

(3X100A, 25KA)

3X100A 25KA Termik Manyetik Şalter, yüksek düzeyde performansa ve maliyet tasarrufu sağlayan işlevselliğe sahip 3 kutuplu bir 3d sabit devre kesicidir Küçük ve orta ölçekli bina koruma uygulamaları için en uygun seçimdir Kesme kapasitesi (Icu) 415VAC 50/60Hz'de 25kA rms'dir Çalışma gerilimi 440VAC 50/60Hz'dir Bu ürün, 100A dereceli bir termal-manyetik açma ünitesini (TMD) içerir TMD açma ünitesi, ayarlanabilir bir termal aşırı yük koruması ve sabit bir manyetik koruma sağlar Bu 3 kutuplu versiyon (105 mm x 161 mm x 86 mm), çeşitli isteğe bağlı işlevler ve aksesuarlarla birlikte gelir EasyPact CVS100B, uluslararası standartlarla (IEC 60947, CCC, EAC) uyumludur Sınıf II ön yüz cihazı (IEC 60664-1) olduğu için sınıf II yalıtım anahtar panolarına monte edilebilir

Teknik Özellikler

Ana
Seri	EasyPact
Ürün Adı	EasyPact CVS
Ürün Grubu	CVS100B
Ürün ya da Bileşen Tipi	Devre kesici
Cihaz Uygulaması	Dağıtım
Kutup Tanıtımı	3P
korumalı Kutup Açıklaması	3d
Earth Leakage Protection (Vigi Add On)	Yok
[In] Nominal Akım	100 A -de 40 °C
Şebeke Tipi	AC
Kullanım Kategorisi	Kategori A
[Icu] Breaking Capacity	40 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 20 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
Açma Birimi Adı	TM-D
Açma Birimi Teknolojisi	Termik Manyetik
Açma Birimi Derecesi	100 A -de 40 °C
Koruma Türü	Kısa devre koruması (manyetik) Aşırı yük koruma (termik)

Tamamlayıcı
[Uimp] Nominal Darbe Dayanım Voltajı	8 kV 'e uygunEN/IEC 60947-2
Şebeke Frekansı	50/60 Hz
Derece Kodu	B
[Ics] Nominal Hizmet Kesme Kapasitesi	15 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 40 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik Dayanıklılık	30000 cycles
Elektrik Dayanıklılığı	12000 cycles 415 V In 'e uygunIEC 60947-2
Kontrol Tipi	Geçiş
Termik Koruma Ayar Aralığı	70…100 A
Uzun Süreli Açma Ayar Tipi L-lr	Ayarlanabilir
Uzun Süreli Açma Ayar aralığı	0,7...1 x In
Uzun Süreli Gecikme Ayarı Tipi	Sabit
Anlık Açma Ayar Tipi Li	Sabit
Anlık Açma Ayar Aralığı	800 A
Kontak Konum Göstergesi	Evet
Montaj Tipi	Sabit
Montaj Desteği	Arka plaka
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
Bağlantılar - Terminaller	Vidalı bağlantı
Bağlantı Aralığı	35 mm
Uyumluluk Kodu	CVS100
Genişlik	105 mm
Derinlik	86 mm
Yükseklik	161 mm
Ürün Ağırlığı	1,8 kg

Ortam
Standartlar	EN 60947-2 IEC 60947-2
Ürün sertifikaları	GOST IEC
Elektrikli Şok Koruma Sınıfı	Sınıf II
Kirletme Derecesi	3 'e uygunIEC 60664-1
IP Koruma Derecesi	IP40
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C

Paketleme Üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	14,000 cm
Package 1 Width	13,400 cm
Package 1 Length	19,000 cm
Package 1 Weight	1,670 kg
Unit Type of Package 2	S04
Number of Units in Package 2	12
Package 2 Height	30,000 cm
Package 2 Width	40,000 cm
Package 2 Lenght	60,000 cm
Package 2 Weight	20,806 kg

Sözleşme garantisi
Garanti	18 months
