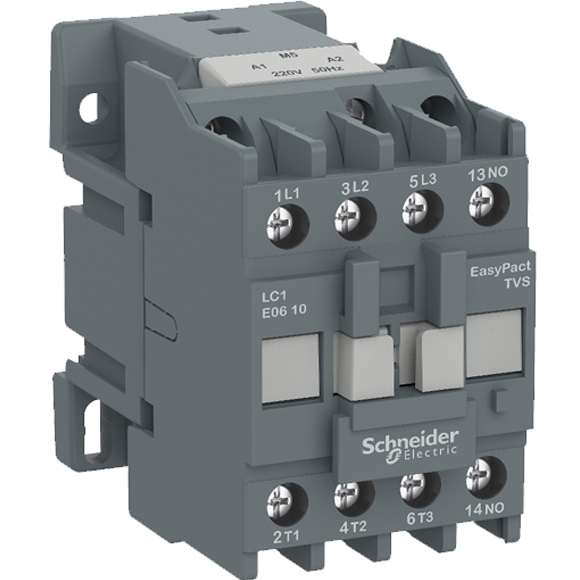

2,2Kw 3 Kutup Kontaktör 6A Tvs 1Na 220Vac

Ürün Kodu: LC1E0610M5

İndirimli

463,²⁰

440,⁰⁴ (KDV Dahil)

Sepete Ekle

Ayrıca Satın Alabileceğiniz Yerler

Toptan alımlar için fiyat teklifi alın!

Teklif iste

3 Kutup Kontaktör Tvs 1Na

(2,2Kw 220Vac)

2,2Kw 3 Kutup Kontaktör Tvs 1Na 220Vac, 3 kutuplu 6A 2 2kW@440V'e kadar motor uygulamaları içindir Saatte 1800 devire kadar standart çalışma hızları için 45 mm genişlik 1.4 MDöngü elektrik dayanıklılığı AC-3 ve 10 MDöngü mekanik dayanıklılık ile standart güvenilirlik ve dayanıklılık sağlar -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach) -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach).

Teknik Özellikler

Ana
Seri	EasyPact
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
Kontaktör uygulaması	Motor kontrol Direnç yükü
Kullanım kategorisi	AC-3 AC-1
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	6 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 20 A 55 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı
Motor gücü kW	1,1 kW -de 220...230 V AC 50/60 Hz (AC-3) 2,2 kW -de 380...400 V AC 50/60 Hz (AC-3) 2,2 kW -de 415 V AC 50/60 Hz (AC-3) 2,2 kW -de 440 V AC 50/60 Hz (AC-3) 3 kW -de 500 V AC 50/60 Hz (AC-3) 3 kW -de 660...690 V AC 50/60 Hz (AC-3)
Kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	16 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi	60 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
Nominal kesme kapasitesi	48 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	80 A -de <40 °C - 10 s için güç devresi 45 A -de <40 °C - 60 s için güç devresi 20 A -de <40 °C - 600 s için güç devresi
İlgili sigorta değeri	10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 12 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans	2,5 mOhm - Ith 20 A 50 Hz için güç devresi
Kutup başına güç dağılımı	0,09 W AC-3 1 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	10000000 cycles
Elektrik dayanıklılığı	1400000 cycles AC-3 150000 cycles AC-1
Kontrol devresi tipi	AC -de 50 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc 55 °C çalışma 50 Hz 0,3...0,6 Uc 55 °C düşme 50 Hz
VA cinsinden kalkış gücü	95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi	8,3 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C)
Isı dağılımı	2…3 W için kontrol devresi
Çalışma süresi	12...22 msn kapanışta 4...19 msn açılışta
Maximum operating rate	1800 cyc/h -de <60 °C
Bağlantılar - terminaller	Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Sıkma torku	Güç devresi: 1,2 N.m Kontrol devresi: 1,2 N.m
Yardımcı kontak düzenleme	1 NA
Minimum anahtarlama gerilimi	17 V için kontrol devresi
Minimum anahtarlama akımı	5 mA için kontrol devresi
Yalıtım direnci	Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m
Minimum anahtarlama gerilimi	17 V için kontrol devresi
Minimum anahtarlama akımı	5 mA için kontrol devresi
Yalıtım direnci	> 10 MOhm için kontrol devresi
Çalışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği	Plaka DIN rayı

Ortam
Standartlar	IEC 60947-1 IEC 60947-5-1 IEC 60947-4-1
Ürün sertifikaları	CE EAC
IP koruma derecesi	IP2X 'e uygunIEC 60529
koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 7 Gn) Şoklar kontaktör kapalı (11 msn için 10 Gn)
Yükseklik	74 mm
Genişlik	45 mm
Derinlik	80 mm
Ürün ağırlığı	0,3 kg

Paketleme Üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	8,6 cm
Package 1 Width	5 cm
Package 1 Length	7,6 cm
Package 1 Weight	337 g
Unit Type of Package 2	S02
Number of Units in Package 2	36
Package 2 Height	15 cm
Package 2 Width	30 cm
Package 2 Length	40 cm
Package 2 Weight	12,665 kg

Sözleşme garantisi
Garanti	18 ay
