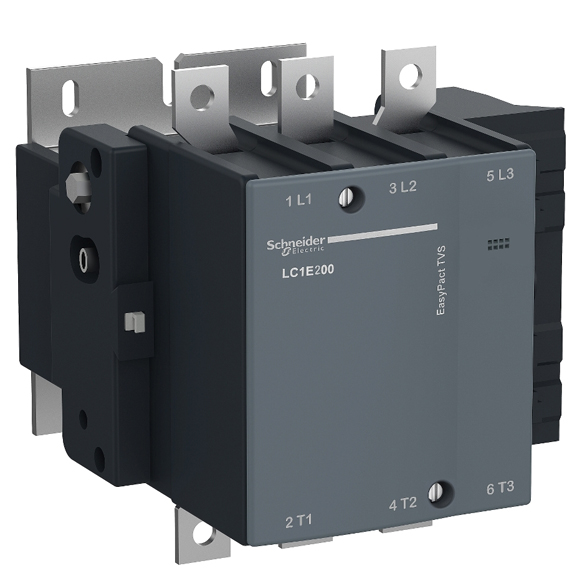

110kW 3 Kutup Kontaktör 200A Tvs 1Na 220Vac

Ürün Kodu: LC1E200M5

İndirimli

10.704

10.168,⁸⁰ (KDV Dahil)

Stokta Yok

Ayrıca Satın Alabileceğiniz Yerler

Toptan alımlar için fiyat teklifi alın!

Teklif iste

3 Kutup Kontaktör Tvs 1Na

(110Kw/200A 220Vac)

110kW/200A 3 Kutup Kontaktör Tvs 1Na 220Vac, 200A 100kW@440V'a kadar motor uygulamaları için 3 kutuplu EasyPact TVS kontaktörü Dahili yardımcı kontaklar olmadan 220V 50Hz AC bobin, vidalı kelepçe terminalleri ile güç ve kontrol bağlantıları sağlar Saatte 1200 devire kadar standart çalışma hızları için 168.5 mm genişlik 0.5 MDöngü elektrik dayanıklılığı AC-3 ve 5 MDöngü mekanik dayanıklılık ile standart güvenilirlik ve dayanıklılık sağlar -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach) -5°C ila 55°C çalışma sıcaklığını kapsayabilir ve DIN rayına monte edilir, 3000m yüksekliğe kadar değer kaybı olmaz Multi standart sertifikalı (IEC, CCC, EAC) ve Green Premium uyumlu (RoHs/Reach).

Teknik Özellikler

Ana
Seri	EasyPact
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1E
Kontaktör uygulaması	Direnç yükü Motor kontrol
Kullanım kategorisi	AC-1 AC-3
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	200 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 250 A 40 °C) -de <= 440 V AC AC-1 için güç devresi
[Uc] control circuit voltage	220 V AC 50 Hz

Tamamlayıcı
Motor gücü kW	55 kW -de 220...230 V AC 50/60 Hz 90 kW -de 380...400 V 100 kW -de 415 V 100 kW -de 440 V 110 kW -de 500 V 110 kW -de 660...690 V
Kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	250 A -de <55 °C
Irms nominal kapama kapasitesi	2000 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
Nominal kesme kapasitesi	1600 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	1500 A -de <40 °C - 10 s için güç devresi
İlgili sigorta değeri	10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans	0,33 mOhm - Ith 250 A 50 Hz için güç devresi
Kutup başına güç dağılımı	13 W AC-3 21 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi	III
Kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	500000 cycles
Elektrik dayanıklılığı	500000 cycles AC-3 200000 cycles AC-1
Kontrol devresi tipi	AC -de 50 Hz
Kontrol devresi gerilim limitleri	0,85...1,1 Uc 55 °C çalışma 50 Hz 0,3...0,6 Uc 55 °C düşme 50 Hz
VA cinsinden kalkış gücü	805 VA 50 Hz 0,3 20 °C) 970 VA 60 Hz 0,3 20 °C)
VA cinsinden tutma güç tüketimi	55 VA 50 Hz 0,3 20 °C) 66 VA 60 Hz 0,3 20 °C)
Isı dağılımı	18…24 W için kontrol devresi
Çalışma süresi	20...35 msn kapanışta 7...15 msn açılışta
Maximum operating rate	1200 cyc/h -de <55 °C
Bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: pabuçlu kablo - harici çap: 150 mm Güç devresi: çubuklar 2 - busbar kesiti: 3 x 25 mm
Sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 18 N.m
Minimum anahtarlama gerilimi	17 V için kontrol devresi
Minimum anahtarlama akımı	5 mA için kontrol devresi
Yalıtım direnci	Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m
Minimum anahtarlama gerilimi	17 V için kontrol devresi
Minimum anahtarlama akımı	5 mA için kontrol devresi
Yalıtım direnci	> 10 MOhm için kontrol devresi
Çalışmama süresi	1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj desteği	Plaka

Ortam
Standartlar	IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1
Ürün sertifikaları	EAC CE
IP koruma derecesi	IP2X 'e uygunIEC 60529
koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
Cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
Çalışma yüksekliği	3000 m olmadan
Yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
Mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik	174 mm
Genişlik	168,5 mm
Derinlik	181 mm
Ürün ağırlığı	4,6 kg

Paketleme Üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	24,5 cm
Package 1 Width	23,5 cm
Package 1 Length	25,0 cm
Package 1 Weight	5,097 kg
Unit Type of Package 2	P06
Number of Units in Package 2	12
Package 2 Height	80,0 cm
Package 2 Width	80,0 cm
Package 2 Length	60,0 cm
Package 2 Weight	75,22 kg

Sözleşme garantisi
Garanti	18 ay
